CNCモリブデンワイヤ放電加工機

ワイヤ放電加工機

中国の金属加工分野においてモリブデンワイヤ放電加工機は欠かすことのできないツールとして認識されています。

そのモリブデンワイヤ放電加工機の信頼性、実用性、精度、デザインを匠の技術で限界まで追求した「CNC 次世代モリブデンワイヤ放電加工機 HB400」いまこのツールに世界が注目しています。

お問い合わせ先

紹介動画

主な特徴

機械構造

wirecut01

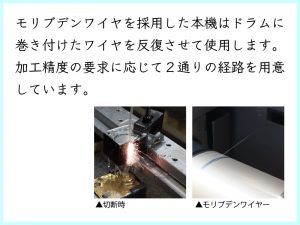

モリブデンワイヤを採用した本機はドラムに巻き付けたワイヤを反復させて使用します。

加工精度の要求に応じて2通りの経路を用意しています。

切削液の飛散防止

wirecut03

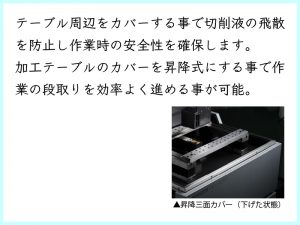

テーブル周辺をカバーすることで切削液の飛散を防止し作業時の安全性を確保します。

加工テーブルのカバーを昇降式にすることで作業の段取りを効率よく進めることが可能です。

操作台

wirecut05

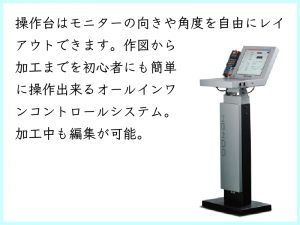

操作台はモニターの向きや角度を自由にレイアウトできます。

作図から加工までを初心者でも簡単に出来るオールインワンコントロールシステム。

加工中も編集が可能。

無電解電源制御の加工(従来品との比較)

wirecut07

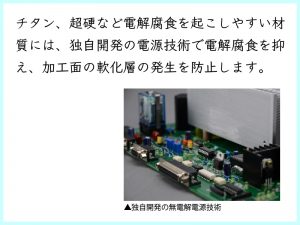

チタン、超硬など電解腐食を起こしやすい材質には、独自開発の電源技術で電解腐食を抑え、加工面の軟化層の発生を防止します。

HB400/HB600 仕様書

機械本体

項目 単位 HB400 仕様 HB600 仕様
X、Y移動量 mm 400×300 600×400
ワイヤー線径 mm φ0.10-0.25 φ0.10-0.25
ワイヤー走行速度 m/s 1.18-11.8 1.18-11.8
機械重量(ネット/グロス) kg 1900/2100 2500/2800
外形寸法 mm 2020×1700×2235 2220×1870×2445
据付必要寸法 mm 2020×1700×2235 2220×1870×2445

工作物

項目 単位 HB400 仕様 HB600 仕様
MAXワーク厚 mm 300 400
最大加工テーパ角度 °/mm 20°/100 20°/100
工作物最大寸法 mm 580×460×300 1250×700×400
工作物最大質量 kg 500 900

切削液タンク

項目 単位 HB400 仕様 HB600 仕様
ろ過精度 mm 0.01 0.01
容量 L 130 130
ろ過方式 多重ろ過

バルス電源

項目 単位 HB400 仕様 HB600 仕様
MAX送り速度 mm²/min ≧300 ≧300
MIN面粗度 Ra≦μm 0.6 0.6
MAX電流 A 12 12

CNCシステム

アルミ加工オプションチタン合金加工標準仕様Z軸自動昇降標準仕様

項目 HB400/HB600(共通) 仕様
ハード構成 液晶モニター、日本製サーボシステム、フランス製インバータ
外部入出力 USB、LAN
文字コード ISO国際基準コード
軸数 4軸連動、4軸ともサーボモータを使用しピッチ補正可能
手動コントロール 標準装備
対応言語 中文、日文、英文

供給電源

項目 HB400/HB600(共通) 仕様
電源 3相380V±10% 50/60Hz(トランス付加にて200Vに対応)
環境温度 10-35°C
電源容量 1.2KVA
