Go/No GOゲージ(通止ゲージ)

Go/No GOゲージは、すきまの検査で使用する測定工具で、通止ゲージとも呼ばれます。

小さい径が通り、大きい径が入らなければ、基準通りのすきまであることが確認できます。

    • 両側ボール(SUS/超硬)
    • 両側ピンタイプ(SUS)
    • 両側ボールストレートタイプ
    • 片側ボールゲージタイプ(銅/形状記憶合金)
    • 偏芯ピンタイプ

をラインアップしています。

※ボール径、ピン径は、標準以外も製作可能です。
ラインアップ以外の径をご希望の場合は、弊社までお問合せください。

ラインアップ

イメージ写真 タイプ 公差 品番 0.1単位指定 価格(税抜き)
A B
両側ボール SUS ±0.01 GN-RB2535 Φ2.5 Φ3.5 13,000円
SUS ±0.01 GN-RB Φ1.0〜8.0 16,000円
超硬 ±0.01 GN-RBW Φ1.0〜5.0 お問合せください
超硬 ±0.005 GN-RBWH Φ1.0〜5.0 お問合せください
両側ピン SUS ±0.01 GN-RP2535 Φ2.5 Φ3.5 6,500円
SUS ±0.01 GN-RP Φ1.0〜5.0 7,500円
SUS ±0.005 GN-RPH Φ1.0〜5.0 お問合せください
両側ボールストレート ±0.01 GN-RSB Φ1.0〜5.0 お問合せください
±0.005 GN-RSBH Φ1.0〜5.0 お問合せください
片側ボールゲージ ±0.01 GN-KB2535 Φ2.5 Φ3.5 19,000円
±0.01 GN-KB Φ1.0〜5.0 21,000円
形状記憶合金 ±0.01 GN-KBK Φ1.0〜5.0 お問合せください
偏芯ピン GN-KP2535 Φ2.5 Φ3.5 14,000円
注文方法 品番(A)(B) ‥‥ A2.5、B3.5の時【GN-RB2535】

※ボール径0.01単位の製作も行います。
※両側ピンタイプはゲージ部にメッキ・コーティングも対応可能です。
※ボール径、ピン径は、標準以外も製作可能です。
※上記以外の径をご希望の場合は、弊社までお問合せください。

各品番の詳細情報

両側ボールタイプ(SUS/超硬)

▼画像をクリックすると拡大表示されます。

両側の先端がボール状のGo/No GOゲージです。

ワークの奥の隙間管理に適しています。

【品番・仕様】

GN-RB2535:SUSタイプ ボール径φ2.5mm/φ3.5mm ボール公差±0.01
価格:13,000円(税抜き)

GN-RB(A)(B):SUSタイプ ボール径(0.1単位指定)φ1.0〜8.0mm ボール公差±0.01
価格:16,000円(税抜き)

GN-RBW(A)(B):超硬タイプ ボール径(0.1単位指定)φ1.0〜5.0mm ボール公差±0.01
価格:お問い合わせください。

GN-RBWH(A)(B):超硬タイプ ボール径(0.1単位指定)φ1.0〜5.0mm ボール公差±0.005
価格:お問い合わせください。

※注文方法▶︎品番(A)(B) ‥‥ A2.5、B3.5の時【GN-RB2535】
※ボール径、ピン径は、標準以外も製作可能です。
上記以外の径をご希望の場合は、弊社までお問合せください。
※ボールはステンレスタイプと超硬タイプがあります。

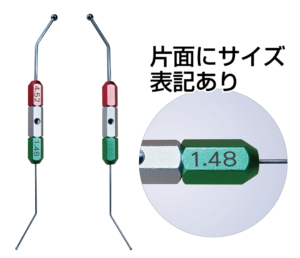

両側ピンタイプ(SUS)

▼画像をクリックすると拡大表示されます。

両側の先端がピン状のGo/No GOゲージです。

ワークの奥の隙間管理に適しています。

【品番・仕様】

GN-RP2535:SUSタイプ ピン径φ2.5mm/φ3.5mm 公差±0.01
価格:6,500円(税抜き)

GN-RP(A)(B):SUSタイプ ピン径(0.1単位指定)φ1.0〜5.0mm 公差±0.01
価格:7,500円(税抜き)

GN-RPH(A)(B):SUSタイプ ボール径(0.1単位指定)φ1.0〜5.0mm 公差±0.005
価格:お問い合わせください。

※注文方法▶︎品番(A)(B) ‥‥ A2.5、B3.5の時【GN-RP2535】
※ピン径は、標準以外も製作可能です。
上記以外の径をご希望の場合は、弊社までお問合せください。

両側ボールストレートタイプ(SUS)

▼画像をクリックすると拡大表示されます。

両側の先端がボール状のGo/No GOゲージです。

軸部分がストレートでワークの奥の隙間管理に適しています。

【品番・仕様】

GN-RSB(A)(B):SUSタイプ ボール径(0.1単位指定)φ1.0〜5.0mm ボール公差±0.01
価格:お問い合わせください。

GN-RSBH(A)(B):超硬タイプ ボール径(0.1単位指定)φ1.0〜5.0mm ボール公差±0.005
価格:お問い合わせください。

※注文方法▶︎品番(A)(B) ‥‥ A2.5、B3.5の時【GN-RSB2535】
※ボール径、ピン径は、標準以外も製作可能です。
上記以外の径をご希望の場合は、弊社までお問合せください。
※ボールはステンレスタイプです。

片側ボールゲージタイプ(銅/形状記憶合金)

▼画像をクリックすると拡大表示されます。

片側にボールゲージが付いたGo/No GOゲージです。

ワークが量産に入った際の日常管理に適しています。

【品番・仕様】

GN-KB2535:銅タイプ ボール径φ2.5mm/φ3.5mm ボール公差±0.01
価格:19,000円(税抜き)

GN-KB(A)(B):銅タイプ ボール径(0.1単位指定)φ1.0〜5.0mm ボール公差±0.01
価格:21,000円(税抜き)

GN-KBK(A)(B):形状記憶合金タイプ ボール径(0.1単位指定)φ1.0〜5.0mm ボール公差±0.01
価格:お問い合わせください。

※注文方法▶︎品番(A)(B) ‥‥ A2.5、B3.5の時【GN-KB2535】
※ボール径は、標準以外も製作可能です。
上記以外の径をご希望の場合は、弊社までお問合せください。

偏芯ピンタイプ

▼画像をクリックすると拡大表示されます。

ピンの底面が同一のGo/No GOゲージです。

定盤上での測定やフラットフランジ部分の測定に適しています。

【品番・仕様】

GN-KP2535:ピン径φ2.5mm/φ3.5mm 公差±0.01
価格:14,000円(税抜き)

Go/No GOゲージ カタログPDF

Go/No GOゲージのカタログPDFです。

特長やラインナップを記載しており、紙ベースでの閲覧や稟議用の参考資料としてご利用ください。

※このPDFには、Go/No GOゲージの他、ボールゲージも掲載されています。



カタログPDFは、下記ダウンロードボタンを押して必要事項をご記入ください。
