  4. ボールゲージ

ボールゲージ

ボールゲージとは、先端がボール形状ですきまを正確に検査する測定器です。

先端が棒状のすきまゲージとは異なり、ボール形状のため測定対象箇所に挿入がしやすく、効率的な測定が可能です。

パネルと検具のスキマ管理や孔径測定、鋳造品の砂残り・詰まり確認など、様々な用途で利用されています。

ボールゲージの特長

  • ゲージの挿入する角度に関係なく正確な測定が可能
  • 先端がボール形状のため、ワーク傷が付きにくい
  • 樹脂・アルミなどの非金属部品の測定にも使用可能
  • ボールは超硬合金のため、耐摩耗性に優れている
  • 検査対象ワークの孔形状や作業環境に合わせて3種の軸タイプをラインアップ

軸タイプのラインナップ

紹介動画（特徴・使用方法など）

ボールゲージ　ステンレスタイプ

超硬ボールゲージ　ステンレスタイプ

ステンレスタイプの標準的なボールゲージです。

すきまを簡単・正確に検査することができます。

ステンレス製のため、錆びにくいのが特徴です。

＊精密タイプのボール公差は±0.005です。
＊ボール材質=超硬合金

ステンレスタイプの特長

  • ステンレス軸のため硬さがあり、直進性に優れている
  • 錆びにくい
  • 鋳造品の砂詰まりの除去にも併用可能

ステンレスタイプ　セット品の品番一覧

軸 ボール径（φ mm） 品番 旧品番 価格（税抜き）
材質:超硬/公差±0.01
ステンレス 2.5～3.5（0.1トビ11本セット） BG-SS11A SB-S11 58,000円
2.1～4.0（0.1トビ20本セット） BG-SS20B SB-S20 106,000円

ステンレスタイプ/精密タイプ　セット品の品番一覧

軸 ボール径（φ mm） 品番 旧品番 価格（税抜き）
材質:超硬/公差±0.005
ステンレス 2.5～3.5（0.1トビ11本セット） BG-SS11AH SBH-S11 85,000円
2.1～4.0（0.1トビ20本セット） BG-SS20BH SBH-S20 160,000円

＞＞「ステンレス」単品品番一覧はこちら
＞＞「ステンレス精密タイプ」単品品番一覧はこちら

ボールゲージ　形状記憶合金タイプ

超硬ボールゲージ　形状記憶合金タイプ

柔らかな材質で折れにくく曲げやすい形状記憶タイプのボールゲージです。

形状記憶タイプのため、曲げて使っても60℃以上のお湯につけるだけで、ストレート形状に戻ります。

形状記憶合金タイプの特長

  • 曲げ易いのにある程度の硬さがある
  • 狭い隙間で障害物がある箇所でも曲げて使用できる
  • 折れにくい
  • 60℃以上の温度で記憶されているストレート形状に復元可能

形状記憶合金タイプ　セット品の品番一覧

軸 ボール径（φ mm） 品番 旧品番 価格（税抜き）
材質:超硬/公差±0.01
形状記憶合金タイプ 2.5～3.5（0.1トビ11本セット） BG-KS11A KB-S11 95,000円
2.1～4.0（0.1トビ20本セット） BG-KS20B KB-S20 180,000円

＞＞単品品番一覧はこちら

ボールゲージ　ワイヤータイプ

超硬ボールゲージ　ワイヤータイプ

くねくね曲がるワイヤータイプのボールゲージです。

より複雑で奥まった個所の測定に適しています。

大型の樹脂製品の測定時には、ワークが変形して測りにくいなどのお困りごとがありましたが、ワイヤータイプで問題解決が可能です。

ワイヤータイプの特長

  • 曲がっている孔のすきま測定が可能
  • 複雑で奥まった孔の奥のすきま測定に
  • 従来ワークに孔をあけて確認していたものが不要に

ワイヤータイプ　セット品の品番一覧

軸 ボール径（φ mm） 品番 旧品番 価格（税抜き）
材質:超硬/公差±0.01
ワイヤータイプ 2.5～3.5（0.1トビ11本セット） BG-WS11A WB-S11 88,000円
2.1～4.0（0.1トビ20本セット） BG-WS20B WB-S20 160,000円

＞＞単品品番一覧はこちら

各タイプの単品の品番

ステンレスタイプ（SUS材）単品の品番一覧

軸 ボール径（φ mm） 品番 旧品番 価格（税抜き）
材質:超硬/公差±0.01
ステンレス 0.5 BG-SA005S SB-05 お問合せ
0.6 BG-SA006S SB-06
0.7 BG-SA007S SB-07
0.8 BG-SA008S SB-08
0.9 BG-SA009S SB-09
1.0 BG-SA010S SB-10 12,000円
1.1 BG-SA011S SB-11
1.2 BG-SA012S SB-12
1.3 BG-SA013S SB-13
1.4 BG-SA014S SB-14
1.5 BG-SA015S SB-15 8,000円
1.6 BG-SA016S SB-16
1.7 BG-SA017S SB-17
1.8 BG-SA018S SB-18
1.9 BG-SA019S SB-19
2.0 BG-SA020S SB-20
2.1 BG-SA021S SB-21 6,000円
2.2 BG-SA022S SB-22
2.3 BG-SA023S SB-23
2.4 BG-SA024S SB-24
2.5 BG-SA025S SB-25
2.6 BG-SA026S SB-26
2.7 BG-SA027S SB-27
2.8 BG-SA028S SB-28
2.9 BG-SA029S SB-29
3.0 BG-SA030S SB-30
3.1 BG-SA031S SB-31
3.2 BG-SA032S SB-32
3.3 BG-SA033S SB-33
3.4 BG-SA034S SB-34
3.5 BG-SA035S SB-35
3.6 BG-SA036S SB-36
3.7 BG-SA037S SB-37
3.8 BG-SA038S SB-38
3.9 BG-SA039S SB-39
4.0 BG-SA040S SB-40
4.1 BG-SA041S SB-41 8,000円
4.2 BG-SA042S SB-42
4.3 BG-SA043S SB-43
4.4 BG-SA044S SB-44
4.5 BG-SA045S SB-45
4.6 BG-SA046S SB-46
4.7 BG-SA047S SB-47
4.8 BG-SA048S SB-48
4.9 BG-SA049S SB-49
5.0 BG-SA050S SB-50
5.1 BG-SA051S SB-51 9,000円
5.2 BG-SA052S SB-52
5.3 BG-SA053S SB-53
5.4 BG-SA054S SB-54
5.5 BG-SA055S SB-55
5.6 BG-SA056S SB-56
5.7 BG-SA057S SB-57
5.8 BG-SA058S SB-58
5.9 BG-SA059S SB-59
6.0 BG-SA060S SB-60
6.1 BG-SA061S SB-61 12,000円
6.2 BG-SA062S SB-62
6.3 BG-SA063S SB-63
6.4 BG-SA064S SB-64
6.5 BG-SA065S SB-65
6.6 BG-SA066S SB-66
6.7 BG-SA067S SB-67
6.8 BG-SA068S SB-68
6.9 BG-SA069S SB-69
7.0 BG-SA070S SB-70
7.1 BG-SA071S SB-71 18,000円
7.2 BG-SA072S SB-72
7.3 BG-SA073S SB-73
7.4 BG-SA074S SB-74
7.5 BG-SA075S SB-75
7.6 BG-SA076S SB-76
7.7 BG-SA077S SB-77
7.8 BG-SA078S SB-78
7.9 BG-SA079S SB-79
8.0 BG-SA080S SB-80

ステンレスタイプ（SUS材）/精密タイプ（公差±0.005）単品の品番一覧

軸 ボール径（φ mm） 品番 旧品番 価格（税抜き）
材質:超硬/公差±0.005
ステンレス 0.5 BG-SA005H SBH-05 お問合せ
0.6 BG-SA006H SBH-06
0.7 BG-SA007H SBH-07
0.8 BG-SA008H SBH-08
0.9 BG-SA009H SBH-09
1.0 BG-SA010H SBH-10
1.1 BG-SA011H SBH-11
1.2 BG-SA012H SBH-12
1.3 BG-SA013H SBH-13
1.4 BG-SA014H SBH-14
1.5 BG-SA015H SBH-15 10,000円
1.6 BG-SA016H SBH-16
1.7 BG-SA017H SBH-17
1.8 BG-SA018H SBH-18
1.9 BG-SA019H SBH-19
2.0 BG-SA020H SBH-20
2.1 BG-SA021H SBH-21 9,000円
2.2 BG-SA022H SBH-22
2.3 BG-SA023H SBH-23
2.4 BG-SA024H SBH-24
2.5 BG-SA025H SBH-25
2.6 BG-SA026H SBH-26
2.7 BG-SA027H SBH-27
2.8 BG-SA028H SBH-28
2.9 BG-SA029H SBH-29
3.0 BG-SA030H SBH-30
3.1 BG-SA031H SBH-31
3.2 BG-SA032H SBH-32
3.3 BG-SA033H SBH-33
3.4 BG-SA034H SBH-34
3.5 BG-SA035H SBH-35
3.6 BG-SA036H SBH-36
3.7 BG-SA037H SBH-37
3.8 BG-SA038H SBH-38
3.9 BG-SA039H SBH-39
4.0 BG-SA040H SBH-40
4.1 BG-SA041H SBH-41 お問合せ
4.2 BG-SA042H SBH-42
4.3 BG-SA043H SBH-43
4.4 BG-SA044H SBH-44
4.5 BG-SA045H SBH-45
4.6 BG-SA046H SBH-46
4.7 BG-SA047H SBH-47
4.8 BG-SA048H SBH-48
4.9 BG-SA049H SBH-49
5.0 BG-SA050H SBH-50
5.1 BG-SA051H SBH-51
5.2 BG-SA052H SBH-52
5.3 BG-SA053H SBH-53
5.4 BG-SA054H SBH-54
5.5 BG-SA055H SBH-55
5.6 BG-SA056H SBH-56
5.7 BG-SA057H SBH-57
5.8 BG-SA058H SBH-58
5.9 BG-SA059H SBH-59
6.0 BG-SA060H SBH-60
6.1 BG-SA061H SBH-61
6.2 BG-SA062H SBH-62
6.3 BG-SA063H SBH-63
6.4 BG-SA064H SBH-64
6.5 BG-SA065H SBH-65
6.6 BG-SA066H SBH-66
6.7 BG-SA067H SBH-67
6.8 BG-SA068H SBH-68
6.9 BG-SA069H SBH-69
7.0 BG-SA070H SBH-70
7.1 BG-SA071H SBH-71
7.2 BG-SA072H SBH-72
7.3 BG-SA073H SBH-73
7.4 BG-SA074H SBH-74
7.5 BG-SA075H SBH-75
7.6 BG-SA076H SBH-76
7.7 BG-SA077H SBH-77
7.8 BG-SA078H SBH-78
7.9 BG-SA079H SBH-79
8.0 BG-SA080H SBH-80

形状記憶合金タイプ　単品の品番一覧

軸 ボール径（φ mm） 品番 旧品番 価格（税抜き）
材質:超硬/公差±0.01
形状記憶合金 0.5 BG-KA005S KB-05 29,000円
0.6 BG-KA006S KB-06
0.7 BG-KA007S KB-07
0.8 BG-KA008S KB-08
0.9 BG-KA009S KB-09
1.0 BG-KA010S KB-10 14,000円
1.1 BG-KA011S KB-11
1.2 BG-KA012S KB-12
1.3 BG-KA013S KB-13
1.4 BG-KA014S KB-14
1.5 BG-KA015S KB-15 10,000円
1.6 BG-KA016S KB-16
1.7 BG-KA017S KB-17
1.8 BG-KA018S KB-18
1.9 BG-KA019S KB-19
2.0 BG-KA020S KB-20
2.1 BG-KA021S KB-21 9,000円
2.2 BG-KA022S KB-22
2.3 BG-KA023S KB-23
2.4 BG-KA024S KB-24
2.5 BG-KA025S KB-25
2.6 BG-KA026S KB-26
2.7 BG-KA027S KB-27
2.8 BG-KA028S KB-28
2.9 BG-KA029S KB-29
3.0 BG-KA030S KB-30
3.1 BG-KA031S KB-31
3.2 BG-KA032S KB-32
3.3 BG-KA033S KB-33
3.4 BG-KA034S KB-34
3.5 BG-KA035S KB-35
3.6 BG-KA036S KB-36
3.7 BG-KA037S KB-37
3.8 BG-KA038S KB-38
3.9 BG-KA039S KB-39
4.0 BG-KA040S KB-40
4.1 BG-KA041S KB-41 10,000円
4.2 BG-KA042S KB-42
4.3 BG-KA043S KB-43
4.4 BG-KA044S KB-44
4.5 BG-KA045S KB-45
4.6 BG-KA046S KB-46
4.7 BG-KA047S KB-47
4.8 BG-KA048S KB-48
4.9 BG-KA049S KB-49
5.0 BG-KA050S KB-50
5.1 BG-KA051S KB-51 12,000円
5.2 BG-KA052S KB-52
5.3 BG-KA053S KB-53
5.4 BG-KA054S KB-54
5.5 BG-KA055S KB-55
5.6 BG-KA056S KB-56
5.7 BG-KA057S KB-57
5.8 BG-KA058S KB-58
5.9 BG-KA059S KB-59
6.0 BG-KA060S KB-60
6.1 BG-KA061S KB-61 14,000円
6.2 BG-KA062S KB-62
6.3 BG-KA063S KB-63
6.4 BG-KA064S KB-64
6.5 BG-KA065S KB-65
6.6 BG-KA066S KB-66
6.7 BG-KA067S KB-67
6.8 BG-KA068S KB-68
6.9 BG-KA069S KB-69
7.0 BG-KA070S KB-70
7.1 BG-KA071S KB-71 お問合せ
7.2 BG-KA072S KB-72
7.3 BG-KA073S KB-73
7.4 BG-KA074S KB-74
7.5 BG-KA075S KB-75
7.6 BG-KA076S KB-76
7.7 BG-KA077S KB-77
7.8 BG-KA078S KB-78
7.9 BG-KA079S KB-79
8.0 BG-KA080S KB-80

ワイヤータイプ　単品の品番一覧

軸 ボール径（φ mm） 品番 旧品番 価格（税抜き）
材質:超硬/公差±0.01
ワイヤー 0.5 BG-WA005S WB-05 お問合せ
0.6 BG-WA006S WB-06
0.7 BG-WA007S WB-07
0.8 BG-WA008S WB-08
0.9 BG-WA009S WB-09
1.0 BG-WA010S WB-10 14,000円
1.1 BG-WA011S WB-11
1.2 BG-WA012S WB-12
1.3 BG-WA013S WB-13
1.4 BG-WA014S WB-14
1.5 BG-WA015S WB-15 10,000円
1.6 BG-WA016S WB-16
1.7 BG-WA017S WB-17
1.8 BG-WA018S WB-18
1.9 BG-WA019S WB-19
2.0 BG-WA020S WB-20
2.1 BG-WA021S WB-21 9,000円
2.2 BG-WA022S WB-22
2.3 BG-WA023S WB-23
2.4 BG-WA024S WB-24
2.5 BG-WA025S WB-25
2.6 BG-WA026S WB-26
2.7 BG-WA027S WB-27
2.8 BG-WA028S WB-28
2.9 BG-WA029S WB-29
3.0 BG-WA030S WB-30
3.1 BG-WA031S WB-31
3.2 BG-WA032S WB-32
3.3 BG-WA033S WB-33
3.4 BG-WA034S WB-34
3.5 BG-WA035S WB-35
3.6 BG-WA036S WB-36
3.7 BG-WA037S WB-37
3.8 BG-WA038S WB-38
3.9 BG-WA039S WB-39
4.0 BG-WA040S WB-40
4.1 BG-WA041S WB-41 10,000円
4.2 BG-WA042S WB-42
4.3 BG-WA043S WB-43
4.4 BG-WA044S WB-44
4.5 BG-WA045S WB-45
4.6 BG-WA046S WB-46
4.7 BG-WA047S WB-47
4.8 BG-WA048S WB-48
4.9 BG-WA049S WB-49
5.0 BG-WA050S WB-50
5.1 BG-WA051S WB-51 12,000円
5.2 BG-WA052S WB-52
5.3 BG-WA053S WB-53
5.4 BG-WA054S WB-54
5.5 BG-WA055S WB-55
5.6 BG-WA056S WB-56
5.7 BG-WA057S WB-57
5.8 BG-WA058S WB-58
5.9 BG-WA059S WB-59
6.0 BG-WA060S WB-60
6.1 BG-WA061S WB-61 14,000円
6.2 BG-WA062S WB-62
6.3 BG-WA063S WB-63
6.4 BG-WA064S WB-64
6.5 BG-WA065S WB-65
6.6 BG-WA066S WB-66
6.7 BG-WA067S WB-67
6.8 BG-WA068S WB-68
6.9 BG-WA069S WB-69
7.0 BG-WA070S WB-70
7.1 BG-WA071S WB-71 お問合せ
7.2 BG-WA072S WB-72
7.3 BG-WA073S WB-73
7.4 BG-WA074S WB-74
7.5 BG-WA075S WB-75
7.6 BG-WA076S WB-76
7.7 BG-WA077S WB-77
7.8 BG-WA078S WB-78
7.9 BG-WA079S WB-79
8.0 BG-WA080S WB-80

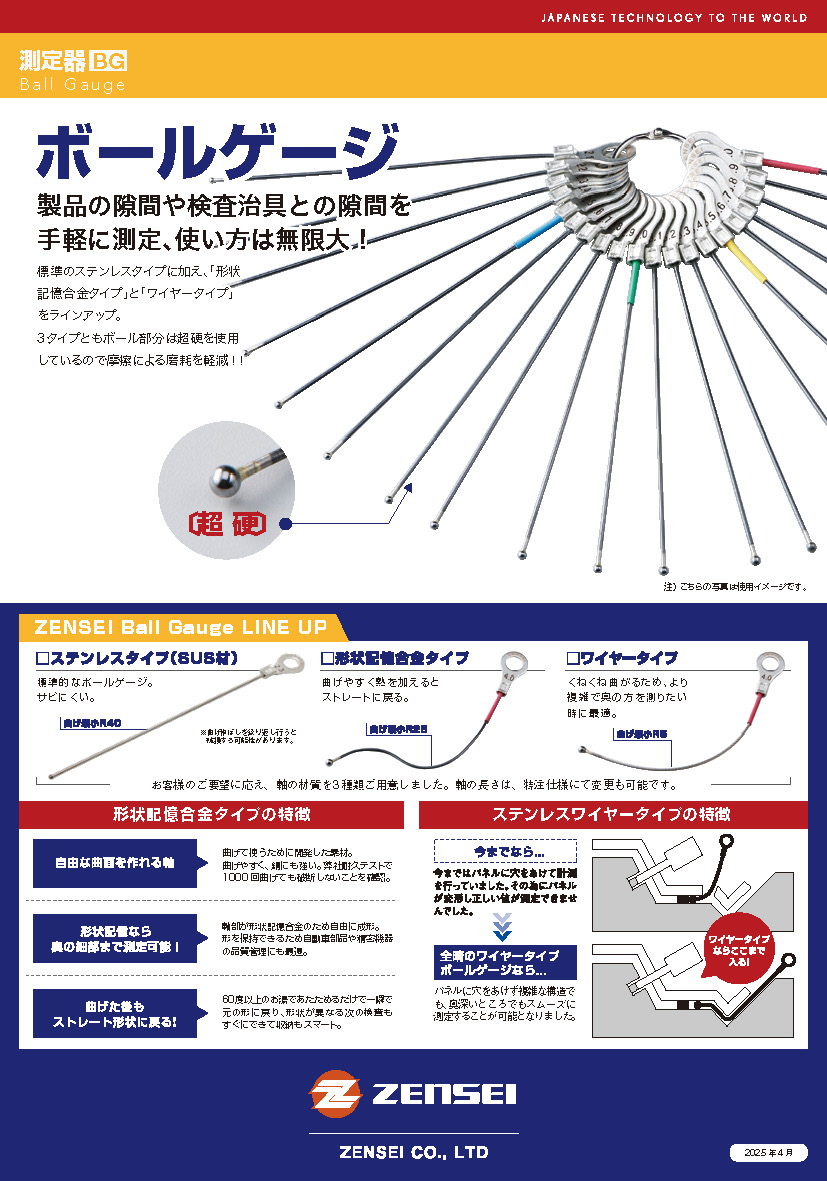

ボールゲージ　カタログPDF

ボールゲージのカタログPDFです。

特長やラインアップを記載しており、紙ベースでの閲覧や稟議用の参考資料としてご利用ください。



カタログPDFは、下記ダウンロードボタンを押して必要事項をご記入ください。
