ダンチノギス

ダンチノギスとは、小型ハイトゲージとデプスゲージを兼ねた全晴のオリジナル測定器です。

アーム部の測定子の位置を調整することで基準面から離れた箇所の段差・高さ・深さの測定が可能です。また、基準面が局面の場合も接地面が3点支持タイプ、3点支持タイプを用いることで安定した測定ができます。

こんなお困りごとはありませんか?

  • 加工中のワークを測定したい…
  • 職人のカンを数値化し見えるかしたい…
  • 自動車メーカーの品質保証基準に対応した測定器が欲しい…
  • 特別な測定箇所・項目用の専用測定器を作りたい… etc

これらのお困りごとをダンチノギスで解決!特長とは

  • 3次元測定器等、測定器までの移動は不要。加工中ワークの測定が可能!
  • ダンチノギスで測定しながらの加工が可能に!感覚やカンではなく数値化ができる!
  • 自動車メーカーや関連会社で多数採用!ワーク別にラインアップが揃う!
  • ラインアップで対応できない場合もカスタマイズ品・別注品にて対応可能!

下記のようにカスタマイズ品の製作が可能です。

ラインアップ

品番 タイプ 接地面 測定子 カラー オートオフ HOLD
DN-SFSNL デジタル フラット 標準
DN-S3SNL デジタル 3点支持 標準
DN-S2HNL デジタル 2点支持 標準
AN-SFSNL アナログ フラット 標準
AN-S3SNL アナログ 3点支持 標準
AN-S2SNLC アナログ 2点支持 標準
AN-S2SNLL アナログ 2点支持 標準
DN-T01 デジタル フラット 標準
DN-J3SNL デジタル 3点支持 樹脂製
DN-T04 デジタル フラット ロングアーム
DN-T05 デジタル フラット フラット
DN-CFSNL デジタル
通信機能付き
フラット フラット
DN-C01 DN-CFSNL用
受発信機器

各機種の詳細情報

デジタル・フラットタイプ DN-SFSNL(旧品番:ZS-10DS)

  • ホールド機能付き
  • オートオフ機能付き(約20分)
  • 接地面:フラット
  • カラー:シルバー
  • 電池:SR44(テスト用1個付属)

特長

最も標準的なダンチノギスです。

詳細

品番 測定範囲 最小読取値 最大許容器差 価格(税抜き)
DN-SFSNL 0.01mm ±0.03mm 30000円

デジタル・3点支持(球面)タイプ DN-S3SNL(旧品番:ZS-10DS-3B)

  • ホールド機能付き
  • オートオフ機能付き(約20分)
  • 接地面:3点支持(球面)
  • カラー:シルバー
  • 電池:SR44(テスト用1個付属)

特長

基準面が、湾曲している時は、こちらのタイプをご利用ください。

詳細

品番 測定範囲 最小読取値 最大許容器差 価格(税抜き)
DN-S3SNL 0.01mm ±0.03mm 40000円

デジタル・オートオフ機能付・生活防水タイプ DN-S3SBL(旧品番:ZS-10DWP-3B)

14

  • ホールド機能付き
  • オートオフ機能付き(約20分)
  • 接地面:3点支持(球面)
  • 生活防水(IP54)
  • カラー:シルバー
  • 電池:SR44(テスト用1個付属)

特長

基準面が、湾曲していて濡れる場所での使用は、こちらのタイプをご利用ください。

詳細

品番 測定範囲 最小読取値 最大許容器差 価格(税抜き)
DN-S3SBL 0.01mm ±0.03mm 45000円

デジタル・HOLD・2点支持(球面)タイプ DN-S2HNL

  • ホールド機能付き
  • オートオフ機能付き(約20分)
  • 接地面:2点支持(球面)
  • カラー:ブラック
  • 電池:SR44(テスト用1個付属)

特長

基準面が、湾曲している時は、こちらのタイプをご利用ください。

詳細

品番 測定範囲 最小読取値 最大許容器差 価格(税抜き)
DN-S2HNL 0.01mm ±0.03mm 46000円

アナログ・フラットタイプ AN-SFSNL(旧品番:ZS-10A)

  • 接地面:フラット
  • カラー:シルバー

特長

軽量の方が、使い易いという方は、こちらのタイプをご利用ください。

詳細

品番 測定範囲 最小測定値 最大許容器差 価格(税抜き)
AN-SFSNL 0.05mm 20000円

アナログ・3点支持(球面)タイプ AN-S3SNL(旧品番:ZS-10A-3B)

  • 接地面:3点支持(球面)
  • カラー:シルバー

特長

基準面が、湾曲している時は、こちらのタイプをご利用ください。

詳細

品番 測定範囲 最小測定値 最大許容器差 価格(税抜き)
AN-S3SNL 0.05mm 24000円

アナログ・2点支持(球面)タイプ AN-S2SNLC

  • 接地面:2点支持(球面)
  • カラー:シルバー

特長

基準面が、湾曲している時は、こちらのタイプをご利用ください。

詳細

品番 測定範囲 最小測定値 最大許容器差 価格(税抜き)
AN-S2SNLC 0.05mm 28000円

アナログ・2点支持(球面)タイプ AN-S2SNLL

  • 接地面:2点支持(球面)
  • カラー:シルバー

特長

基準面が、湾曲している時は、こちらのタイプをご利用ください。

詳細

品番 測定範囲 最小測定値 最大許容器差 価格(税抜き)
AN-S2SNLL 0.05mm 28000円

デジタル・樹脂製3点支持(平面)タイプ DN-J3SNL(旧品番:ZS-20DPC)

  • オートオフ機能付き(約20分)
  • 接地面:樹脂製3点支持(フラット)
  • カラー:ブラック
  • 測定子:樹脂製
  • 電池:SR44(テスト用1個付属)

特長

製品に傷が付きにくい樹脂タイプのダンチノギスです。

詳細

品番 測定範囲 最小読取値 最大許容器差 価格(税抜き)
DN-J3SNL 0.01mm ±0.03mm 45000円

デジタル・通信機能付き・フラットタイプ DN-CFSNL

  • オートオフ機能付き(約20分)
  • 通信機能付(送受信機別売:DN-C01)
  • 接地面:フラット
  • カラー:ブラック

特長

通信部材を使用することで、測定した値を離れたPCへ無線データ通信できるダンチノギスです。

詳細

品番 測定範囲 最小読取値 最大許容器差 価格(税抜き)
DN-CFSNL 0.01mm ±0.03mm お問合せ

DN-CFSNL用受発信機器 DN-C01

_iO_zyusin_S5F1753_2

特長

受発信専用の製品です。

発信部、受信部をそれぞれ通信機能付のダンチノギス本体(DN-CFSNL)とPCへ挿入することで、測定値をPCへ送信することができます。

詳細

品番 測定範囲 最小読取値 最大許容器差 価格(税抜き)
DN-C01 お問合せ

特殊仕様の詳細情報

* 特殊仕様についてのご質問は弊社までお問い合わせください。

特殊仕様デジタルタイプ DN-T01(旧品番:ZS-DSC)

8

  • 接地面:フラット
  • カラー:シルバー
  • 測定子:フラット面

特長

段差部分を面で測定したい時に、ご利用ください。

特殊仕様デジタル・ロングアームタイプ DN-T04

  • 接地面:フラット
  • カラー:シルバー
  • ロングアームタイプ

特長

基準面から測定対象が離れていても測定できます。

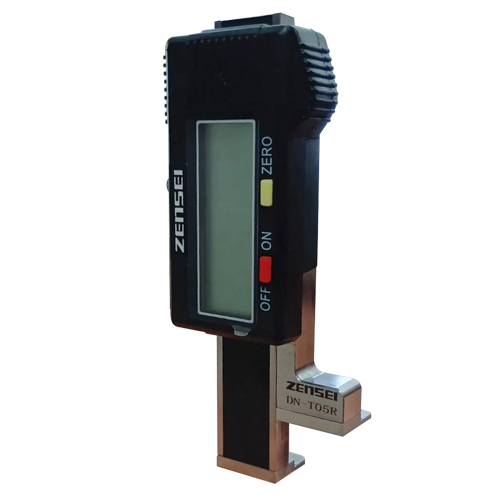

特殊仕様デジタル・スプリングタイプ DN-T05

  • オートオフ機能付き(約20分)
  • 接地面:フラット
  • カラー:ブラック
  • スプリングタイプ
  • 電池:SR44(テスト用1個付属)

特長

スプリングにより測定後の測定子が元の位置に素早く戻ります。

使用例

  • ピン打ち後の高さ測定
  • 溶接時のスパッタ残り高さの測定
  • 木工用機械のカンナ刃の高さ測定

オプション部品 測定子

測定子ホルダ DN-HSS

測定子が交換できるタイプの測定しホルダー ※ネジは付属していません。

測定子




DN-SAS DN-SAP DN-SBS DN-SCS DN-SDS DN-SES DN-SFS

標準タイプ 樹脂タイプ 球状タイプ 曲面用 曲面用
使





特注事例

既製品の他にも測定するワークに合わせて特注での製作も可能です。

上記のダンチノギスでご要望に合わない場合は、別途ご連絡ください。

>>特注事例の詳細はこちら

その他のカスタマイズ

  • アーム部(測定子取付部)の左右変更
  • 測定子の形状変更(形・長さ・材質など)
  • 測定範囲の変更(高さ・深さ・アーム長など)
  • 基準面部の変更(大きさ・材質など)

ダンチノギス カタログPDF

ダンチノギスのカタログPDFです。

特長やラインアップを記載しており、紙ベースでの閲覧や稟議用の参考資料としてご利用ください。
