Go/No GOゲージ（通止ゲージ）

Go/No GOゲージは、すきまの検査で使用する測定工具で、通止ゲージとも呼ばれます。

小さい径が通り、大きい径が入らなければ、基準通りのすきまであることが確認できます。

• • GN-RB 両側ボール（材質：軸 SUS、ボール SUS）
  • GN-RBW 両側ボール（材質：軸 SUS、ボール 超硬）
  • GN-RBWH 両側ボール精密（材質：軸 SUS、ボール 超硬）
  • GN-RP 両側ピン（材質：軸 SUS）
  • GN-RPH 両側ピン精密（材質：軸 SUS）
  • GN-RSB 両側ボールストレートタイプ（材質：軸 SUS、ボール 超硬）
  • GN-RSBH 両側ボールストレートタイプ精密（材質：軸 SUS、ボール 超硬）
  • GN-KB 片側ボールゲージタイプ　銅（材質：軸 銅、ボール 超硬）
  • GN-KBK 片側ボールゲージタイプ　形状記憶合金（材質：軸 形状記憶合金、ボール 超硬）
  • 偏芯ピンタイプ

をラインアップしています。

※ボール径、ピン径は、標準以外も製作可能です。
ラインアップ以外の径をご希望の場合は、弊社までお問合せください。

ラインアップ

イメージ写真	タイプ		品番	公差	0.1単位指定		価格(税抜き)
					A	B
	両側ボール	SUS	GN-RB2535	±0.01	Φ2.5	Φ3.5	13,000円
		SUS	GN-RB	±0.02	Φ1.5〜2.4		16,000円
				±0.01	Φ2.5～8.0
		超硬	GN-RBW	±0.01	Φ1.0〜5.0		お問合せください
		超硬	GN-RBWH	±0.005	Φ1.0〜5.0		お問合せください
	両側ピン	SUS	GN-RP2535	±0.01	Φ2.5	Φ3.5	6,500円
		SUS	GN-RP	±0.01	Φ1.0〜5.0		7,500円
		SUS	GN-RPH	±0.005	Φ1.0〜5.0		お問合せください
	両側ボールストレート	–	GN-RSB	±0.01	Φ1.0〜5.0		お問合せください
		–	GN-RSBH	±0.005	Φ1.0〜5.0		お問合せください
	片側ボールゲージ	銅	GN-KB2535	±0.01	Φ2.5	Φ3.5	19,000円
		銅	GN-KB	±0.01	Φ1.0〜5.0		21,000円
		形状記憶合金	GN-KBK	±0.01	Φ1.0〜5.0		お問合せください
	偏芯ピン	–	GN-KP2535	–	Φ2.5	Φ3.5	現在生産停止

※ボール径0.01単位の製作も行います。
※両側ピンタイプはゲージ部にメッキ・コーティングも対応可能です。
※ボール径、ピン径は、標準以外も製作可能です。
※上記以外の径をご希望の場合は、弊社までお問合せください。

各品番の詳細情報

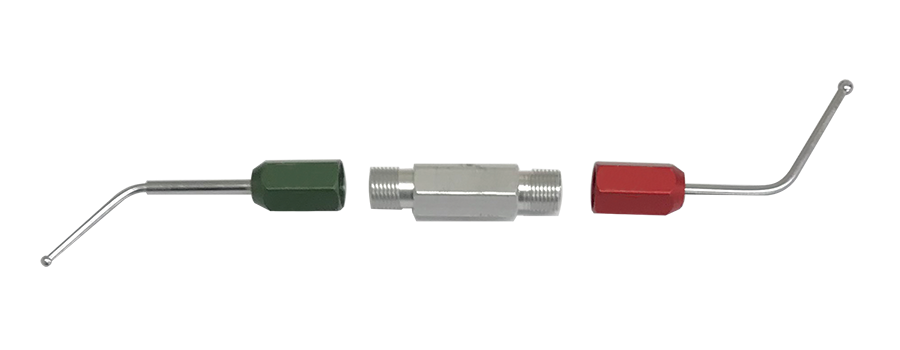

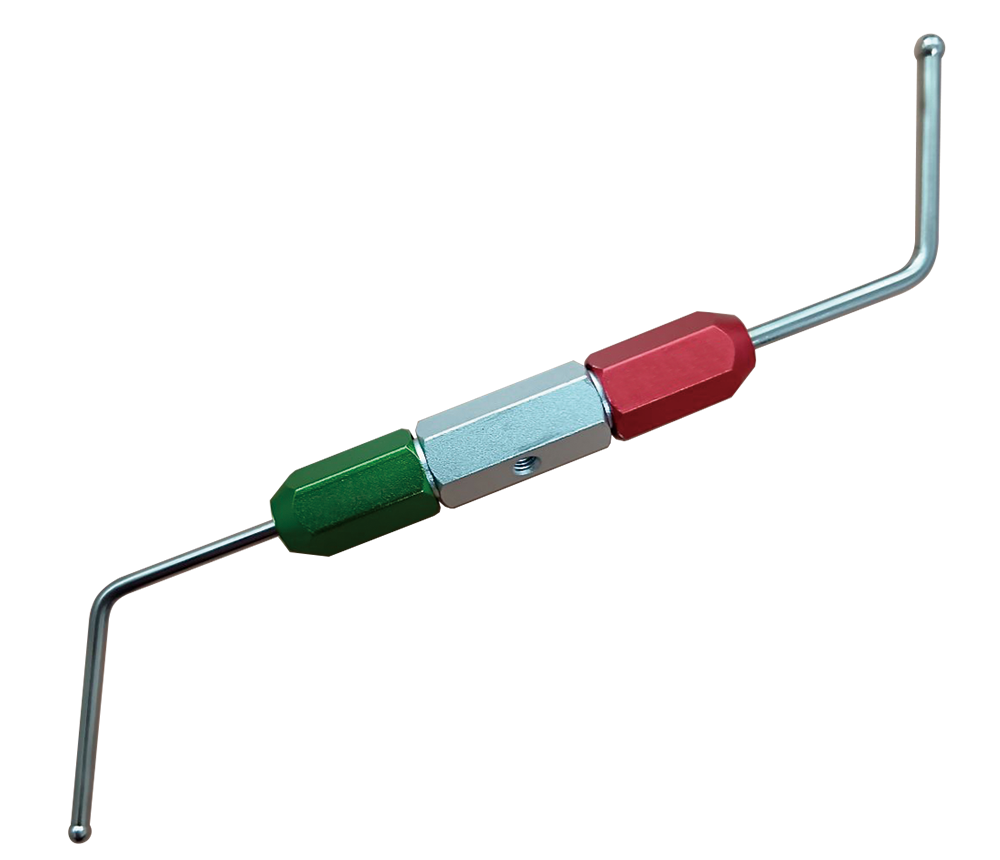

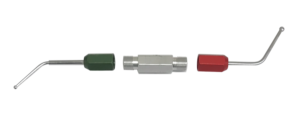

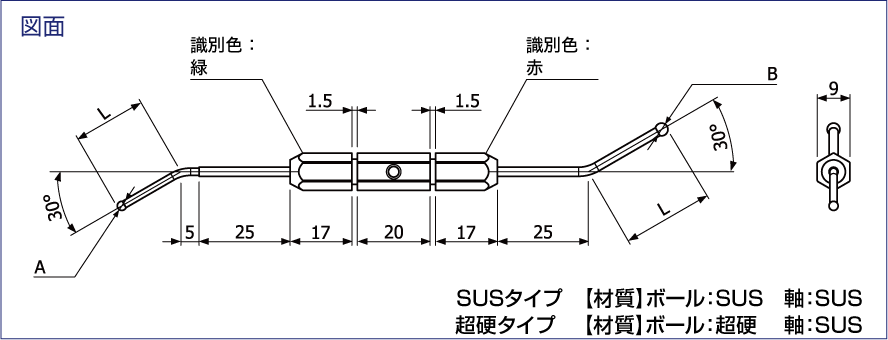

両側ボールタイプ（SUS/超硬）

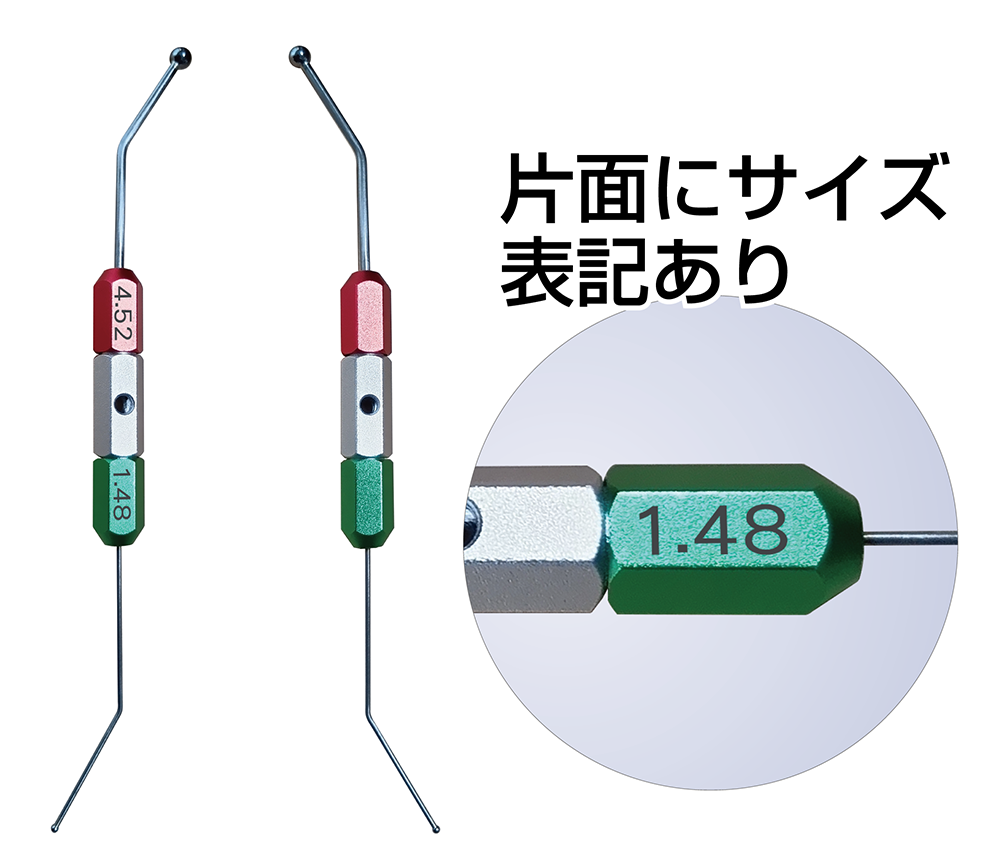

※ご注文いただいたサイズは刻印されます。

▼画像をクリックすると拡大表示されます。

両側の先端がボール状のGo/No GOゲージです。
ワークの奥の隙間管理に適しています。

【品番・仕様】

GN-RB2535：SUSタイプ ボール径φ2.5mm／φ3.5mm ボール公差±0.01
価格：13,000円（税抜き）

GN-RB(A)(B)：SUSタイプ ボール径（0.1単位指定）φ1.5〜2.4mm ボール公差±0.02、φ2.5〜8.0mm ボール公差±0.01
価格：16,000円（税抜き）

GN-RBW(A)(B)：超硬タイプ ボール径（0.1単位指定）φ1.0〜5.0mm ボール公差±0.01
価格：お問い合わせください。

GN-RBWH(A)(B)：超硬タイプ ボール径（0.1単位指定）φ1.0〜5.0mm ボール公差±0.005
価格：お問い合わせください。

※注文方法▶︎品番(A)(B) ‥‥ A2.5、B3.5の時【GN-RB2535】
※ボール径、ピン径は、標準以外も製作可能です。
上記以外の径をご希望の場合は、弊社までお問合せください。
※ボールはステンレスタイプと超硬タイプがあります。

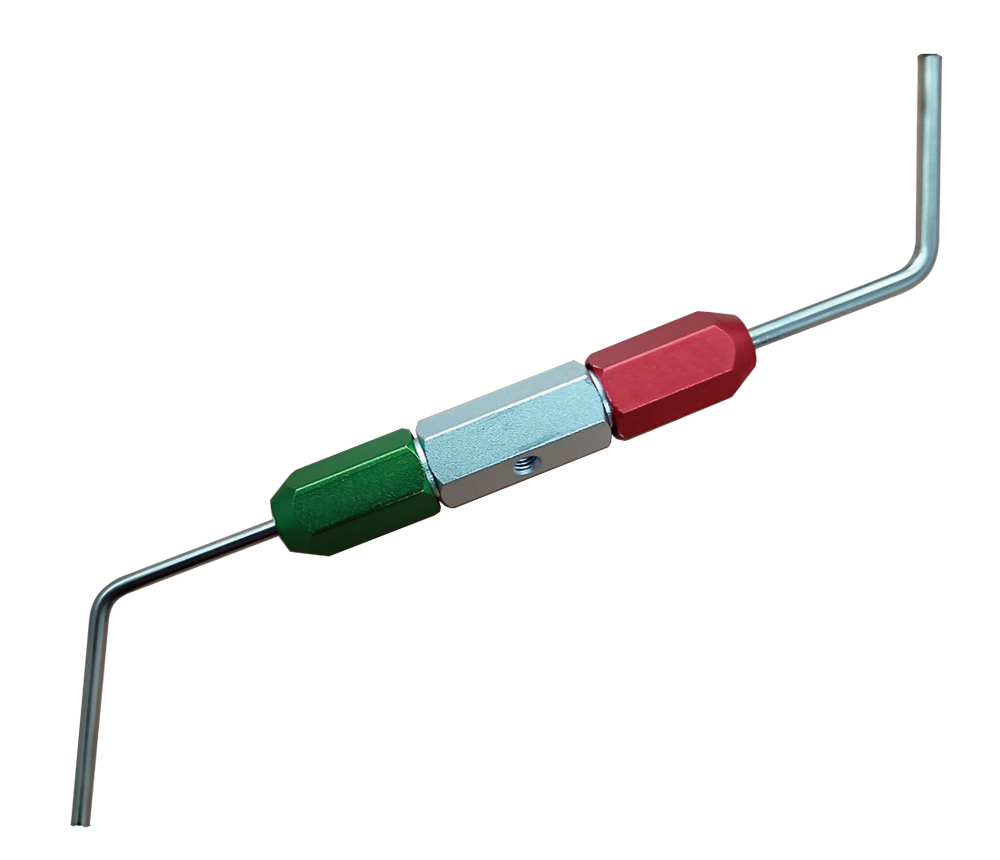

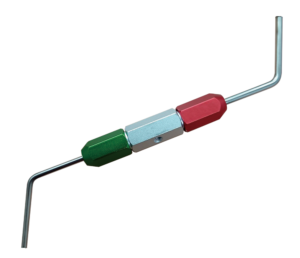

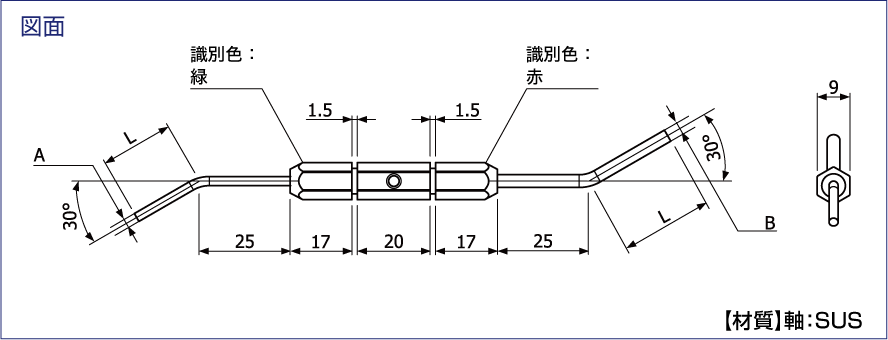

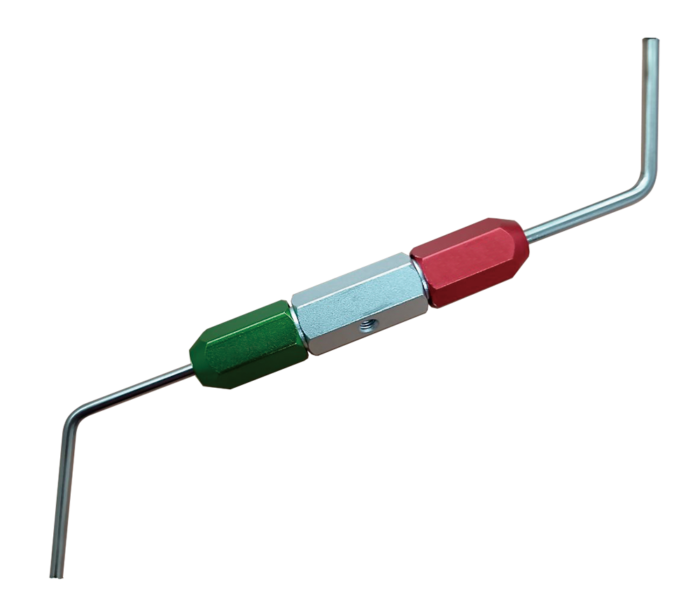

両側ピンタイプ（SUS）

※ご注文いただいたサイズは刻印されます。

▼画像をクリックすると拡大表示されます。

両側の先端がピン状のGo/No GOゲージです。
ワークの奥の隙間管理に適しています。

【品番・仕様】

GN-RP2535：SUSタイプ ピン径φ2.5mm／φ3.5mm 公差±0.01
価格：6,500円（税抜き）

GN-RP(A)(B)：SUSタイプ ピン径（0.1単位指定）φ1.0〜5.0mm 公差±0.01
価格：7,500円（税抜き）

GN-RPH(A)(B)：SUSタイプ ボール径（0.1単位指定）φ1.0〜5.0mm 公差±0.005
価格：お問い合わせください。

※注文方法▶︎品番(A)(B) ‥‥ A2.5、B3.5の時【GN-RP2535】
※ピン径は、標準以外も製作可能です。
上記以外の径をご希望の場合は、弊社までお問合せください。

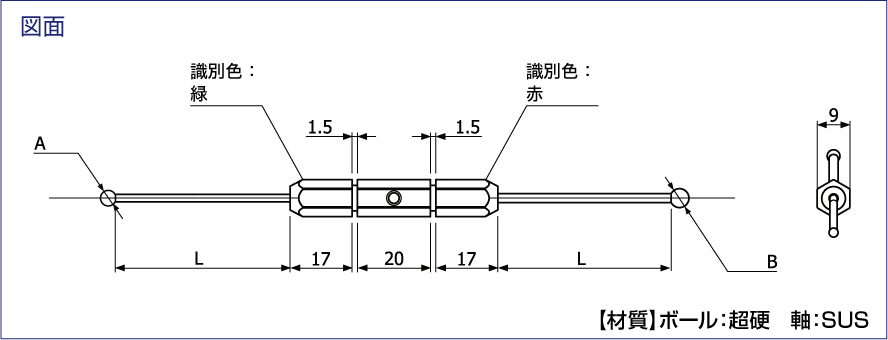

両側ボールストレートタイプ

※ご注文いただいたサイズは刻印されます。

▼画像をクリックすると拡大表示されます。

両側の先端がボール状のGo/No GOゲージです。
軸部分がストレートでワークの奥の隙間管理に適しています。

【品番・仕様】

GN-RSB(A)(B)：ボール径（0.1単位指定）φ1.0〜5.0mm ボール公差±0.01
価格：お問い合わせください。

GN-RSBH(A)(B)：ボール径（0.1単位指定）φ1.0〜5.0mm ボール公差±0.005
価格：お問い合わせください。

※注文方法▶︎品番(A)(B) ‥‥ A2.5、B3.5の時【GN-RSB2535】
※ボール径、ピン径は、標準以外も製作可能です。
上記以外の径をご希望の場合は、弊社までお問合せください。
※ボールは超硬タイプです。

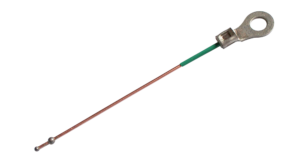

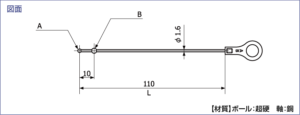

GN-KB 片側ボールゲージタイプ　銅（材質：軸 銅、ボール 超硬）

▼画像をクリックすると拡大表示されます。

片側にボールゲージが付いた軸が銅素材のGo/No GOゲージです。
ワークが量産に入った際の日常管理に適しています。

【品番・仕様】

GN-KB2535：銅タイプ ボール径φ2.5mm／φ3.5mm ボール公差±0.01
価格：19,000円（税抜き）

GN-KB(A)(B)：銅タイプ ボール径（0.1単位指定）φ1.0〜5.0mm ボール公差±0.01
価格：21,000円（税抜き）

※注文方法▶︎品番(A)(B) ‥‥ A2.5、B3.5の時【GN-KB2535】
※ボール径は、標準以外も製作可能です。
上記以外の径をご希望の場合は、弊社までお問合せください。

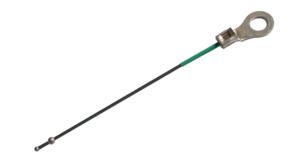

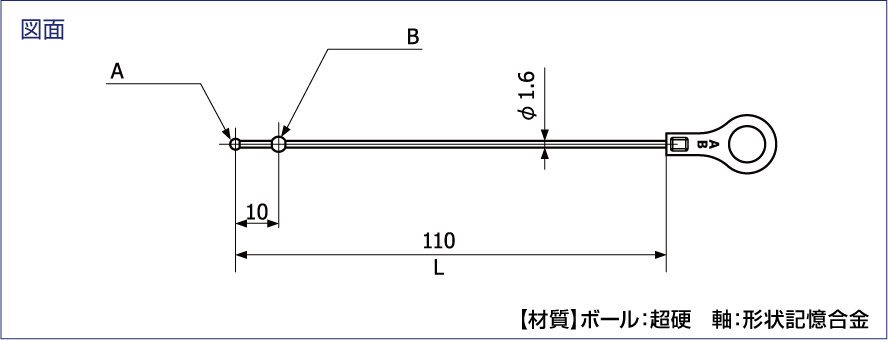

GN-KB 片側ボールゲージタイプ　形状記憶合金（材質：軸 形状記憶合金、ボール 超硬）

▼画像をクリックすると拡大表示されます。

片側にボールゲージが付いた軸が形状記憶合金のGo/No GOゲージです。
ワークが量産に入った際の日常管理に適しています。

【品番・仕様】

GN-KBK(A)(B)：形状記憶合金タイプ ボール径（0.1単位指定）φ1.0〜5.0mm ボール公差±0.01
価格：お問い合わせください。

※注文方法▶︎品番(A)(B) ‥‥ A2.5、B3.5の時【GN-KB2535】
※ボール径は、標準以外も製作可能です。
上記以外の径をご希望の場合は、弊社までお問合せください。

偏芯ピンタイプ　　※現在生産停止中です。

▼画像をクリックすると拡大表示されます。

ピンの底面が同一のGo/No GOゲージです。
定盤上での測定やフラットフランジ部分の測定に適しています。

本製品は、段付き構造を採用した一方向型のGo/NoGoゲージ（通止めゲージ）です。
一方向に挿入するだけで「通る・止まる」の判定が可能なため、作業効率が向上し、検査ミスの防止にもつながります。
また、持ち手部分はグリップ性の高い設計となっており、連続する長時間の作業や狭所での使用にも適しています。
一般的な両側型に比べ、スムーズで直感的な使用が可能です。

【偏心ピンタイプの特徴】

【品番・仕様】

GN-KP2535：ピン径φ2.5mm／φ3.5mm 公差±0.01
価格：14,000円（税抜き）

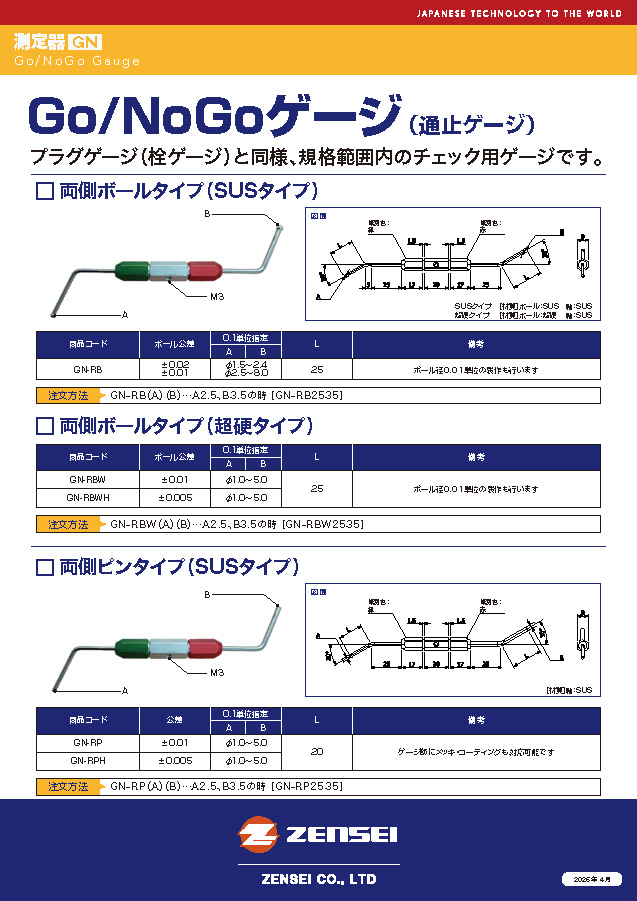

Go/No GOゲージ　カタログPDF

Go/No GOゲージのカタログPDFです。

特長やラインナップを記載しており、紙ベースでの閲覧や稟議用の参考資料としてご利用ください。

※このPDFには、Go/No GOゲージの他、ボールゲージも掲載されています。

カタログPDFは、下記ダウンロードボタンを押して必要事項をご記入ください。
